Szyny prądowe Typ-S

Szyny prądowe łączeniowe do połączeń aparatury modułowej niskiego napięcia zapewniają bezpieczne i trwałe połączenie w rozdzielniach elektrycznych.

Wykonane profilu plastikowegp (izolacyjnego) z tworzywa PVC
Wykonanie wykrojów z miedzi elektrotechnicznej CuM1E
Stabilność pracy od -20 do +70 stopni Celsjusza
Napięcie udarowe izolacji U(imp) 2.5-4kV
Norma PN-EN 60947-1:2010, PN-EN 60947-7-1:2012
Materiały użyte do produkcji spełniają bardzo rygorystyczne parametry określone przez certyfikaty.

Typy produktów

Nr.kat.	Typ	Ilość torów	Prąd (A)	A mm	B mm	C mm	Przekrój mm2
45.102	S12 1F- 10	1	63	210	5	29	10
45.108	S18 1F- 10	1	63	320	5	29	10
45.110	S54 1F- 10	1	63	968	5	29	10
45.122	S12 3F- 10	3	63	215	16	31	10
45.188	S18 3F- 10	3	63	322	16	31	10
45.310	S54 3F- 10	3	63	965	16	31	10
45.302	S12 1F- 12	1	63	212	5	26	12
45.308	S18 1F- 12	1	63	320	5	26	12
45.112	S54 1F- 12	1	63	955	5	26	12
45.322	S12 3F- 12	3	63	212	15	31	12
45.388	S18 3F- 12	3	63	320	15	31	12
45.312	S54 3F- 12	3	63	955	15	31	12
45.121	S12 1F- 16	1	80	215	5	29	16
45.181	S18 1F- 16	1	80	320	5	26	16
45.116	S54 1F- 16	1	80	968	5	29	16
45.321	S12 3F- 16	3	80	215	17	31	16
45.318	S18 3F- 16	3	80	322	17	31	16
45.316	S54 3F- 16	3	80	965	17	31	16

Dane techniczne

Dane techniczne
Kolor	szary
Materiał	PVC, miedź M11
Wytrzymałość izolacji	2,5 KV
Stabilnośc pracy	od -20 stopni Celsjusza do + 50 stopni Celsjusza
Norma	PN-EN 60947-1 2010, PN-EN 60947-7-2

TYPY PRODUKTÓW

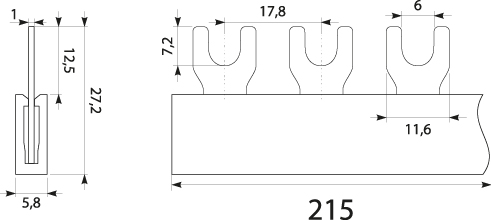

Szyna prądowa S12 1F -10, 63A, kolor: szary
	Nr kat.	Symbol
	45.102	S-12 1F - 10
	GTIN
	5901769010581

Szyna prądowa S-18 1F - 10, 63A, kolor: szary
	Nr kat.	Symbol
	45.108	S-18 1F - 10
	GTIN
	5901769010598

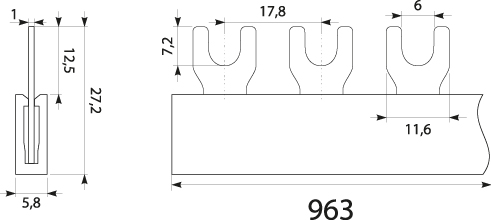

Szyna prądowa S-54 1F - 10, 63A, kolor: szary
	Nr kat.	Symbol
	45.110	S-54 1F - 10
	GTIN
	5905548287317

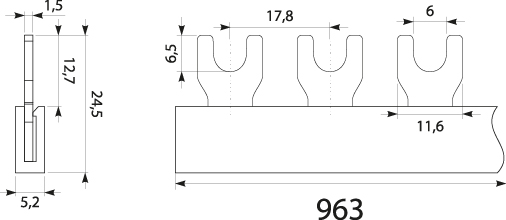

Szyna prądowa S-54 1F - 12, 63A, kolor: szary
	Nr kat.	Symbol
	45.112	S-54 1F - 12
	GTIN
	5905548287331

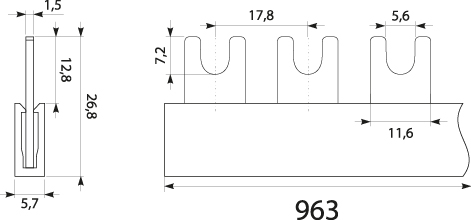

Szyna prądowa S-54 1F - 16, 80A, kolor: szary
	Nr kat.	Symbol
	45.116	S-54 1F - 16
	GTIN
	5905548287355

Szyna prądowa S-12 1F - 16, 80A, kolor: szary
	Nr kat.	Symbol
	45.121	S-12 1F - 16
	GTIN
	5901769010666

Szyna prądowa S-12 3F - 10, 63A, kolor: szary
	Nr kat.	Symbol
	45.122	S-12 3F - 10
	GTIN
	5901769010604

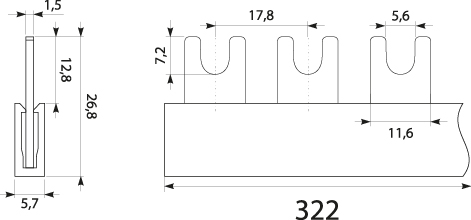

Szyna prądowa S-18 1F - 16, 80A, kolor: szary
	Nr kat.	Symbol
	45.181	S-18 1F - 16
	GTIN
	5901769010673

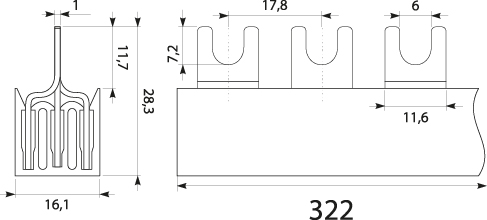

Szyna prądowa S-18 3F - 10, 63A, kolor: szary
	Nr kat.	Symbol
	45.188	S-18 3F - 10
	GTIN
	5901769010611

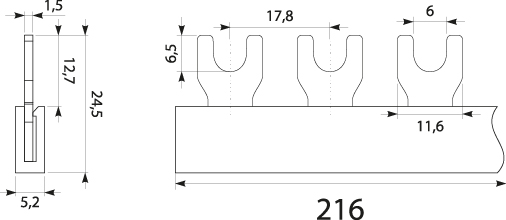

Szyna prądowa S-12 1F - 12, 63A, kolor: szary
	Nr kat.	Symbol
	45.302	S-12 1F - 12
	GTIN
	5901769010628

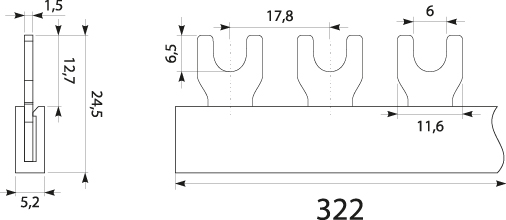

Szyna prądowa S-18 1F - 12, 63A, kolor: szary
	Nr kat.	Symbol
	45.308	S-18 1F - 12
	GTIN
	5901769010635

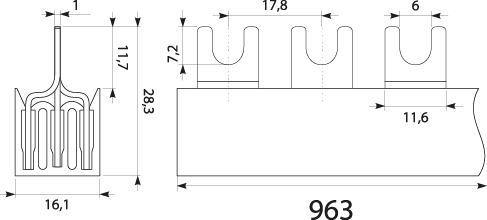

Szyna prądowa S-54 3F - 10, 63A, kolor: szary
	Nr kat.	Symbol
	45.310	S-54 3F - 10
	GTIN
	5905548287324

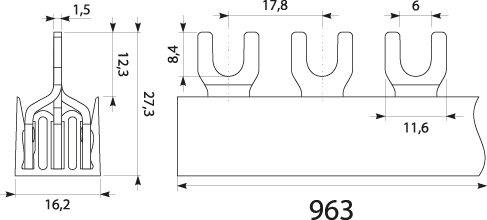

Szyna prądowa S-54 3F - 12, 63A, kolor: szary
	Nr kat.	Symbol
	45.312	S-54 3F - 12
	GTIN
	5905548287348

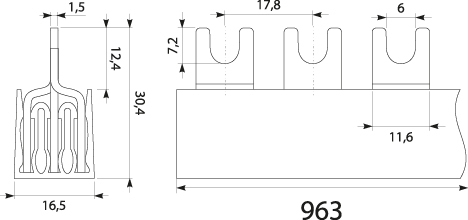

Szyna prądowa S-54 3F - 16, 80A, kolor: szary
	Nr kat.	Symbol
	45.316	S-54 3F - 16
	GTIN
	5905548287362

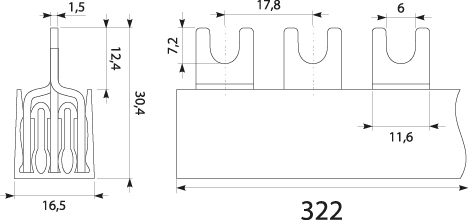

Szyna prądowa S-18 3F - 16, 80A, kolor: szary
	Nr kat.	Symbol
	45.318	S-18 3F - 16
	GTIN
	5901769010697

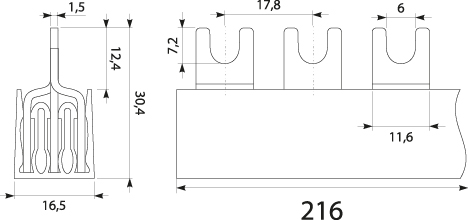

Szyna prądowa S-12 3F - 16, 80A, kolor: szary
	Nr kat.	Symbol
	45.321	S-12 3F - 16
	GTIN
	5901769010680

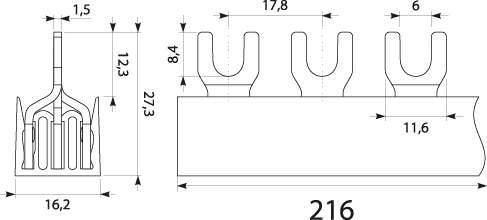

Szyna prądowa S-12 3F - 12, 63A, kolor: szary
	Nr kat.	Symbol
	45.322	S-12 3F - 12
	GTIN
	5901769010642

Szyna prądowa S-18 3F - 12, 63A, kolor: szary
	Nr kat.	Symbol
	45.388	S-18 3F - 12
	GTIN
	5901769010659

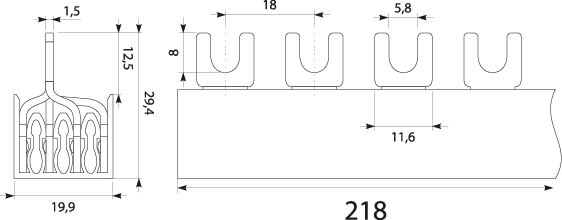

Szyna prądowa S12 4F - 10, 63A, kolor: szary
	Nr kat.	Symbol
	45.412	S12 4F - 10
	GTIN
	5901769011373

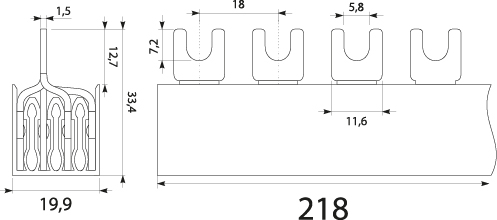

Szyna prądowa S12 4F - 16, 100A, kolor: szary
	Nr kat.	Symbol
	45.426	S12 4F - 16
	GTIN
	5901769011397

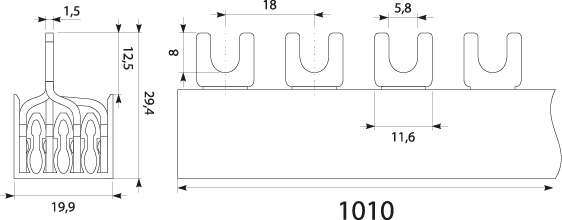

Szyna prądowa S56 4F - 10, 63A, kolor: szary
	Nr kat.	Symbol
	45.456	S56 4F - 10
	GTIN
	5901769011380

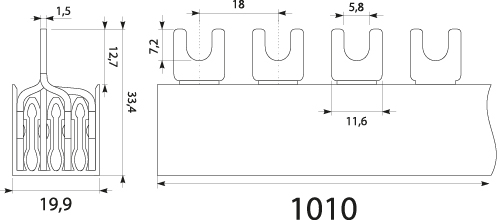

Szyna prądowa S56 4F - 16, 100A, kolor: szary
	Nr kat.	Symbol
	45.466	S56 4F - 16
	GTIN
	5901769011557

Zaślepka do szyny prądowej Z-10/16/3F, przekrój toru: 10/16
	Nr kat.	Symbol
	45.991	Z-10/16/3F
	GTIN
	5901769011564

Zaślepka do szyny prądowej Z-12/3F, przekrój toru: 12
	Nr kat.	Symbol
	45.993	Z-12/3F
	GTIN
	5901769011571

Zaślepka do szyny prądowej Z-10/1F, przekrój toru: 10
	Nr kat.	Symbol
	45.995	Z-10/1F
	GTIN
	5901769011588

Zaślepka do szyny prądowej Z-12/1F, przekrój toru: 12
	Nr kat.	Symbol
	45.997	Z-12/1F
	GTIN
	5901769011595

Zaślepka do szyny prądowej Z-16/1F, przekrój toru: 16
	Nr kat.	Symbol
	45.999	Z-16/1F
	GTIN
	5901769011601
