PI2P/S – wodoodporna puszka z dwubiegunowym przełącznikiem kołyskowym

Wodoodporna puszka PI2P/S z dwubiegunowym przełącznikiem kołyskowym stanowi praktyczne rozwiązanie do wykonywania, zabezpieczania i lokalnego sterowania obwodami elektrycznymi w miejscach narażonych na działanie wilgoci, pyłu oraz wody. Stopień ochrony IP65 zapewnia ochronę wnętrza obudowy przed wnikaniem pyłu oraz strugami wody z dowolnego kierunku.

Zastosowany dwubiegunowy przełącznik KCD19 umożliwia jednoczesne rozłączenie dwóch żył obwodu, zapewniając pełniejsze odłączenie zasilanego urządzenia lub odbiornika. Takie rozwiązanie jest szczególnie przydatne w obwodach, w których wymagane jest jednoczesne rozłączenie dwóch przewodów podczas wyłączania urządzenia.

Przełącznik wyposażony jest w sygnalizację LED, która informuje o obecności napięcia w obwodzie lub zasilaniu urządzenia. Pozwala to na szybkie wizualne określenie stanu instalacji i ogranicza ryzyko przypadkowego podjęcia prac przy nadal zasilonym obwodzie.

Istotnym elementem konstrukcji jest elastyczna gumowa osłona przełącznika, która zabezpiecza mechanizm przed bezpośrednim oddziaływaniem czynników zewnętrznych. Osłona współpracuje z konstrukcją obudowy i uszczelnieniem, zapewniając zachowanie deklarowanego stopnia ochrony IP65 również w obszarze przełącznika.

Obudowa wykonana z poliamidu PA66 zapewnia odpowiednią wytrzymałość mechaniczną i trwałość podczas eksploatacji. Zastosowanie silikonowego elementu uszczelniającego oraz wkrętów samogwintujących ze stali nierdzewnej dodatkowo zwiększa odporność konstrukcji na wymagające warunki środowiskowe.

Wariant PI2P/S umożliwia dopasowanie puszki do dwóch sposobów prowadzenia przewodów.

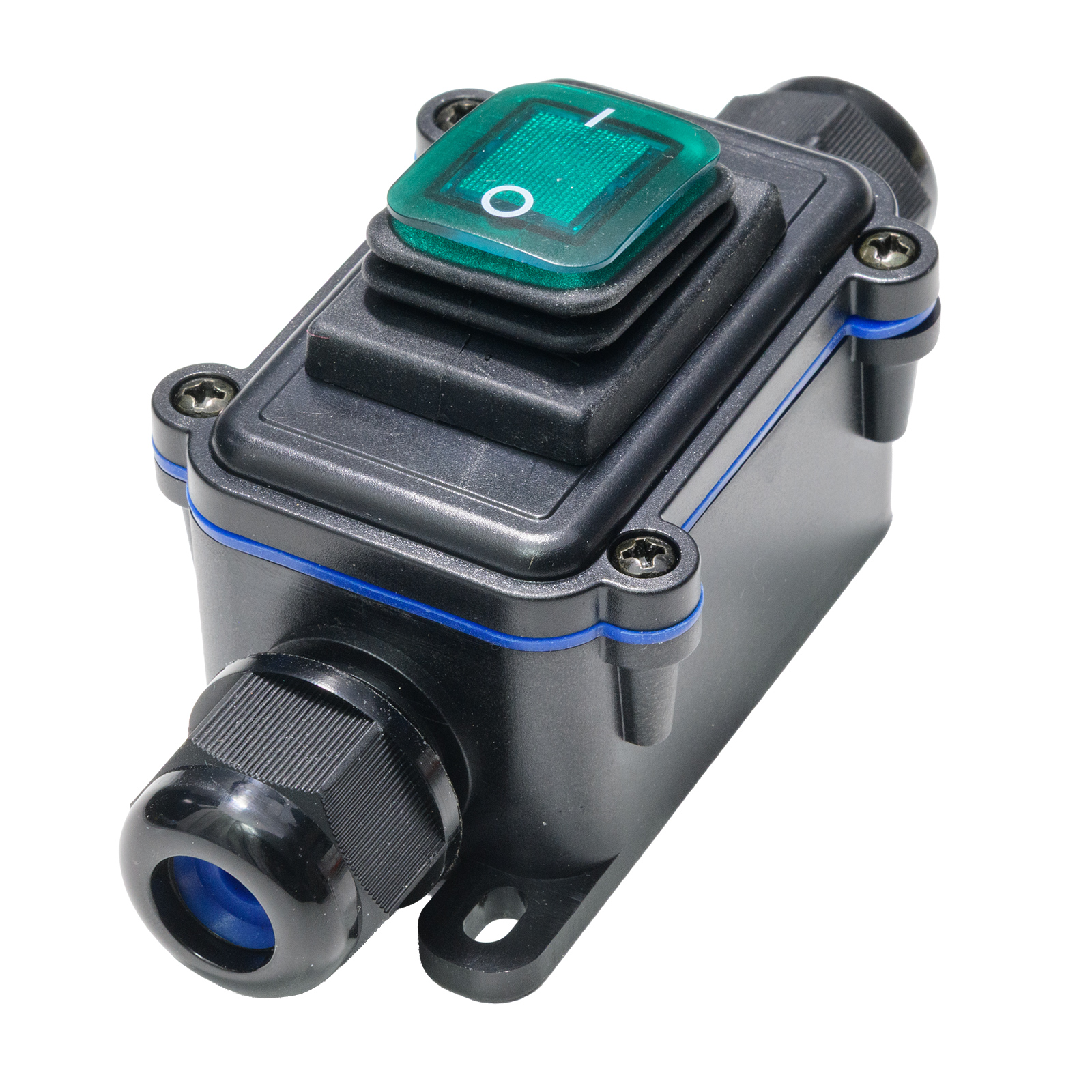

Puszka instalacyjna PI2P/S

Najważniejsze cechy

• stopień ochrony IP65,
• dwubiegunowy przełącznik KCD19,
• jednoczesne rozłączanie dwóch żył obwodu,
• zintegrowana sygnalizacja LED obecności napięcia,
• elastyczna gumowa osłona przełącznika, zapewniająca ochronę i utrzymanie IP65,
• prąd znamionowy przełącznika: 16–20 A,
• wariant z 2 wejściami przewodów,
• obudowa wykonana z poliamidu PA66,
• silikonowy element uszczelniający,
• wkręty samogwintujące ze stali nierdzewnej,
• konstrukcja przeznaczona do pracy w warunkach podwyższonej wilgotności i zapylenia,
• możliwość lokalnego załączania i odłączania urządzenia lub obwodu.

Zastosowanie

PI2P/S może być stosowany jako szczelny punkt połączeniowy i sterujący w instalacjach elektrycznych oraz urządzeniach wymagających ochrony przed czynnikami zewnętrznymi. Znajduje zastosowanie m.in. w:

• oświetleniu ogrodowym, elewacyjnym, parkingowym i zewnętrznym,
• naświetlaczach i oprawach oświetleniowych,
• instalacjach ogrodowych i terenowych,
• urządzeniach i instalacjach pracujących na zewnątrz,
• maszynach i urządzeniach przemysłowych,
• panelach oraz układach sterowania,
• urządzeniach warsztatowych i technicznych,
• maszynach budowlanych i urządzeniach ciężkich,
• urządzeniach i wyposażeniu motoryzacyjnym,
• pompach, wentylatorach i innych urządzeniach wymagających lokalnego odłączania zasilania,
• tymczasowych i stałych instalacjach elektrycznych narażonych na wilgoć i zabrudzenia.

PI2P/S łączy funkcję szczelnej puszki połączeniowej z lokalnym, dwubiegunowym wyłącznikiem i optyczną sygnalizacją obecności napięcia. Dzięki temu stanowi gotowe i wygodne rozwiązanie dla instalatorów oraz producentów urządzeń, którzy wymagają bezpiecznego, szczelnego i łatwego w obsłudze punktu połączeniowo-sterującego.

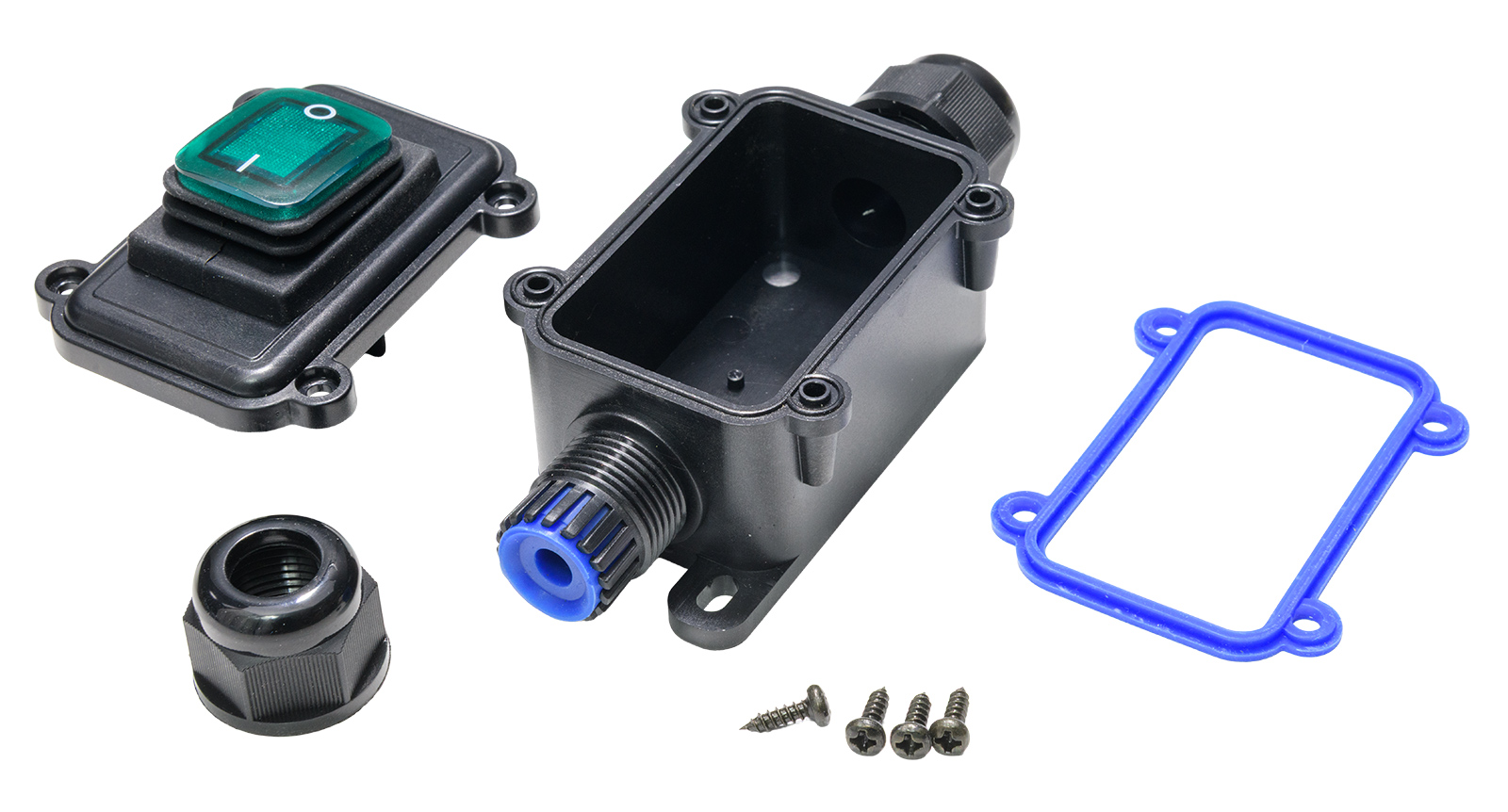

Puszka instalacyjna - styki

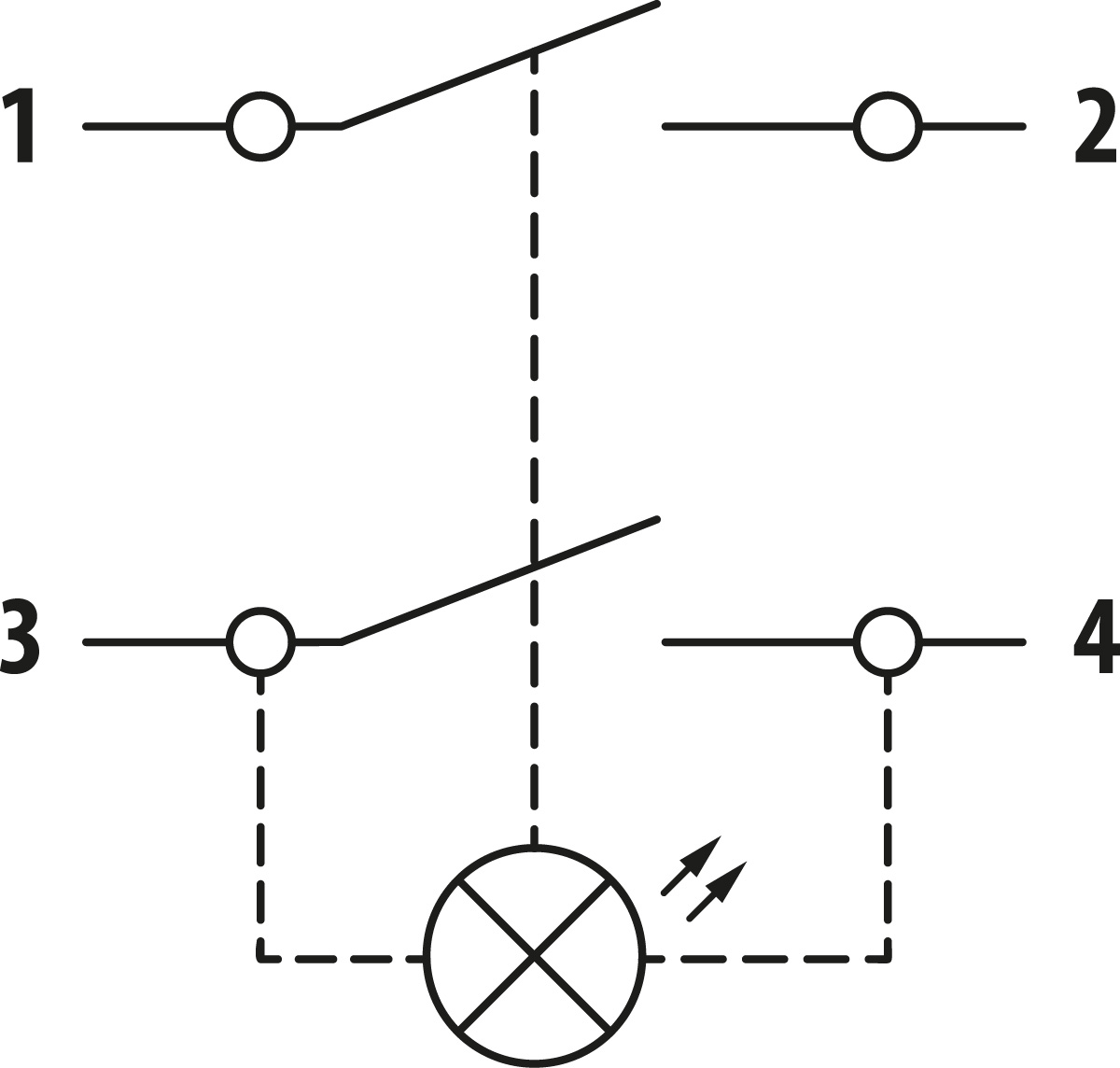

Schemat połączeń

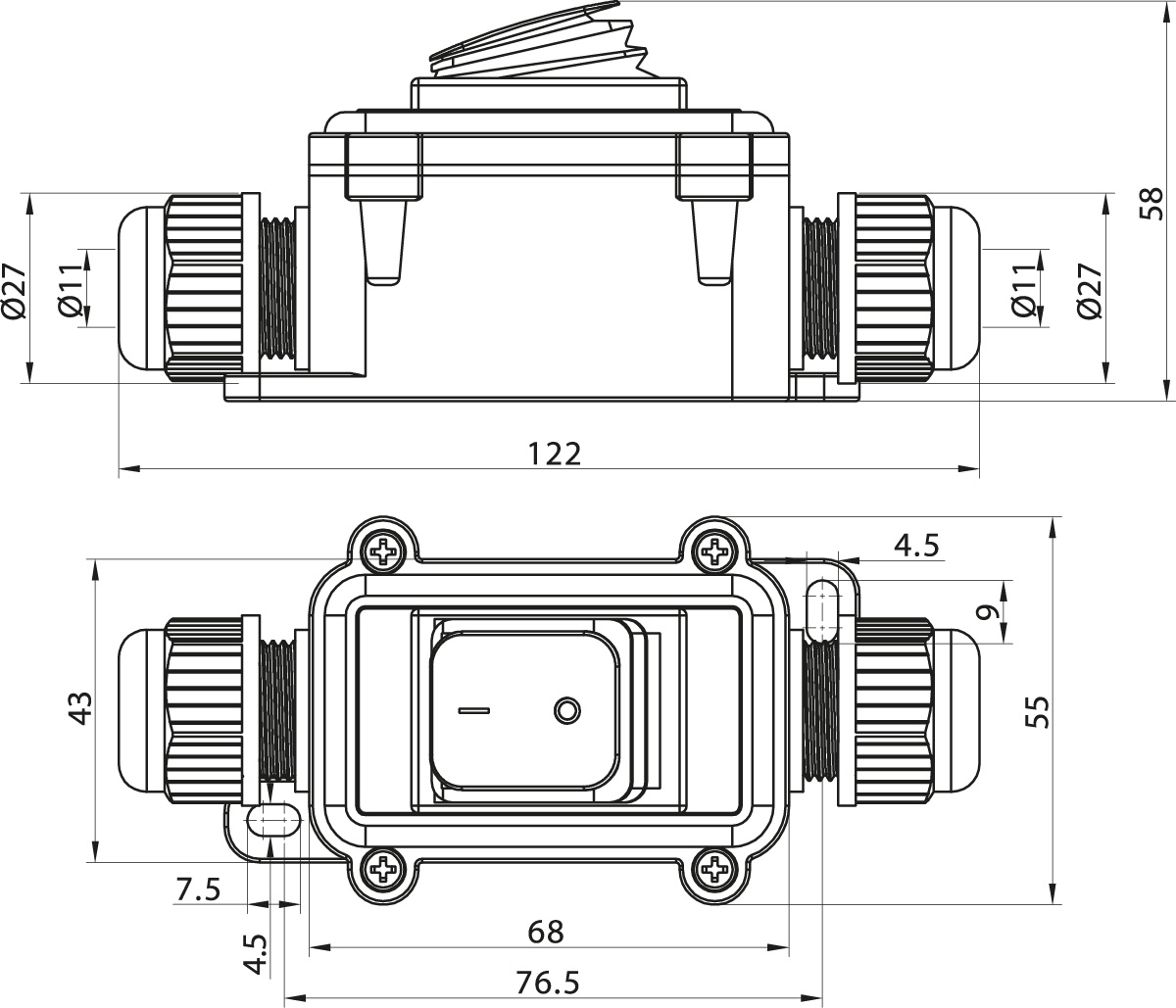

Rysunek Techniczny - Puszka instalacyjna PI2P/S z łącznikiem dwubiegunowym i z podświetleniem sygnalizacyjnym LED (zielony) - 2 dławiki, IP65
